Description
Détails techniques :

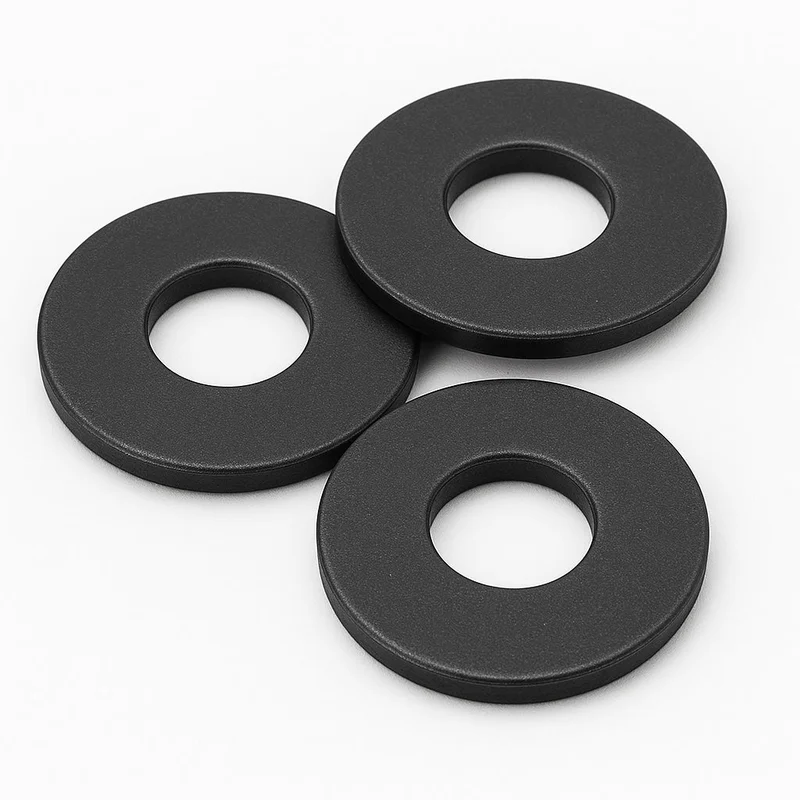

– Type : Rondelle DIN 9021 (grande)
– Norme : DIN 9021
– Matériau : Acier, zingué noir
– Forme : Grande rondelle plate
– Application : Pour la répartition de la charge et la protection de la surface
Cette rondelle DIN 9021 possède un diamètre extérieur plus grand que les rondelles normales, afin de mieux distribuer la force et de protéger la surface.
Dimensions (voir le dessin dans les images) :
- d = Diamètre intérieur (perçage, adapté à la vis)
- D = Diamètre extérieur
- t = Épaisseur de la rondelle
| Compatible vis M | Diamètre intérieur d (±0,1 mm) | Diamètre extérieur D (±0,2 mm) | Épaisseur t (±0,1 mm) |
|---|---|---|---|
| M4 | 4,3 mm | 13 mm | 1,6 mm |
| M5 | 5,3 mm | 16 mm | 1,6 mm |
| M6 | 6,4 mm | 18 mm | 1,6 mm |
| M8 | 8,4 mm | 24 mm | 2,0 mm |
| M10 | 10,5 mm | 30 mm | 2,0 mm |
| M12 | 13,0 mm | 36 mm | 2,5 mm |
(Les dimensions sont des valeurs indicatives selon DIN 9021. Des écarts sont possibles. Veuillez consulter lade l’article.)
